Уилитель на TDA2003
|
|
| Павел | Дата: Понедельник, 29.08.2011, 13:47 | Сообщение # 1 |
|
Группа: Гости
| Собрал пятиваттный одноканальный уилитель на TDA2003, на выход поставил фильтр делитель от радиолы неизвесной марки, подсобачил к правому каналу плеера и включил, работает вроде прекрасно, не сильно греется, но когда включаю басы , причём не очень низкочастотные, динамик начинает дребезжать, точнее звук такой, как будто пластиковая лента на ветру полощется.
Отключаю басы - всё в порядке,но звук не тот.
С наушниками таких проблем нет.
У кого была такае же лабда подскажите пжлст, как устранить дребезжание.
|
| |
| |
| Иван | Дата: Понедельник, 29.08.2011, 13:53 | Сообщение # 2 |
|
Группа: Гости
| Павел,по какой схеме? От чего питаешь? У меня были проблемы с ней, убавил КУ и она заработала нормально. Для дома стереусилок на таких мс самое-то. Ещё на максимуме большие искажения, последовательно с регулятором громкости резистор в пару килоом не помешает.
|
| |
| |
| Андрей | Дата: Понедельник, 29.08.2011, 13:57 | Сообщение # 3 |
|
Группа: Гости
| Зачем было на наушники делать усь на такой мощной микрухе? есть же целая куча менее мощных, специально для наушников хоть 7050, хоть 2822
|
| |
| |
| Заглянувший | Дата: Понедельник, 29.08.2011, 13:58 | Сообщение # 4 |
|
Группа: Гости
| она вообще на 4,5 Вт
|
| |
| |
| Андрей | Дата: Понедельник, 29.08.2011, 13:58 | Сообщение # 5 |
|
Группа: Гости
| а для наушников больше 0,1-0,2 Вт не надо -- оглохнешь
|
| |
| |
| Дима | Дата: Понедельник, 29.08.2011, 13:59 | Сообщение # 6 |
|
Группа: Гости
| Он вроде писал, что подключил на выход для наушников, а не наушники к тда2003?
5Вт не очень-то, и то это будет на 4Ом нагрузке. Динамик скорее всего 8Ом, да и за питанием надо следить. Кондёры например хорошие, акккум приличный.
|
| |
| |
| Андрей | Дата: Понедельник, 29.08.2011, 14:02 | Сообщение # 7 |
|
Группа: Гости
| ага ,точно. Тогда не совсем понял что такое "на выход поставил фильтр делитель от радиолы неизвесной марки"?
|
| |
| |
| Иван | Дата: Понедельник, 29.08.2011, 14:14 | Сообщение # 8 |
|
Группа: Гости

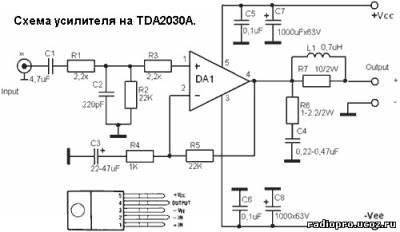

| Вход как на приложеной схеме. Я собирал на 2030, понравилось, когда собирал на 2003, поставил такую же входную цепь. С номиналами резисторов и конденсатора можно поиграть и подобрать по слуху наилучшее звучание.
|
| |
| |
| Сргей | Дата: Понедельник, 29.08.2011, 14:16 | Сообщение # 9 |
|
Группа: Гости
| для наушников идеально подходит КР174УН31
2-6 вольт стерео по 0.6 ватт чистый звук
|
| |
| |
| Павел | Дата: Вторник, 30.08.2011, 09:31 | Сообщение # 10 |
|
Группа: Гости
| Пагади, а как тогда устранить дребезжание?
Я думал, фильтр удаляет как раз НЧ !
|
| |
| |
| Иван | Дата: Вторник, 30.08.2011, 09:34 | Сообщение # 11 |
|
Группа: Гости
| Этот фильтр на входе защитит от помех. Павел, не нужно торопится. Собери усилок, запитай от транса с диодными мостом и кондёрами, подключи на выход динамик, дай на вход сигнал и слушай. На вход ещё поставь переменный резистор - регулятор громкости. Фильтр по твоему описаню не подходит для этих динов. Если хочешь 2 полосы, подключи дин, который на нч к усилку, а параллельно ему вч дин через конденсатор 1-4мкф.
|
| |
| |
| Павел | Дата: Вторник, 30.08.2011, 09:35 | Сообщение # 12 |
|
Группа: Гости
| Всё, собрал...Уфффф...
Фона в звучках поти нет, транс -120 Вт, 14,5 В
Кондеры - 50 000мкф, напряжение не садится вообще.
Дребезжание не пропало!
|
| |
| |
| Заглянувший | Дата: Среда, 14.09.2011, 19:03 | Сообщение # 13 |
|
Группа: Гости
| попробуй R5 уменьшить до 2к2. Усиление при уменьшении этого сопротивления упадёт, а может печатка неудачно выполнена (заземление R2,C2 и масса входного разъёма
|
| |
| |
