SDR Прием
|
|
| apofiz | Дата: Четверг, 21.07.2011, 05:49 | Сообщение # 1 |
 Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Тема SDR приема все более набирает популярность среди радиолюбителей.
При самом простом и недорогом оборудовании мы получаем максимум возможностей.
Предлагаю обсудить данный вопрос на нашем сайте. Схемы , ссылки , предложения.
|
| |
| |
| apofiz | Дата: Четверг, 21.07.2011, 05:55 | Сообщение # 2 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Лично у меня появилось желание собрать приемник на базе тв-тюнера по этой ссылке http://forum.cxem.net/index.php?showtopic=76530&st=0

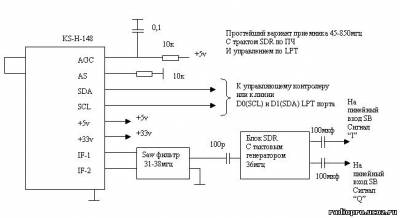

Собственно схемы
Программа для управления тюнером по лпт и программа для демодуляции доступны по ссылке выше
Есть даже синтезатор частоты http://www.cqham.ru/trx75_30.htm Но как мне кажется с ним все это перерастет в кучу железа на столе
Сообщение отредактировал apofiz - Четверг, 21.07.2011, 05:57 |
| |
| |
| импульс | Дата: Суббота, 23.07.2011, 00:36 | Сообщение # 3 |
|
Наш Человек
Группа: Администраторы
Сообщений: 84
Статус: Offline
| Собирал когда-то сдр трансивер. Даже покупал киевский сдр 1Вт версия, трёх платный.
|
| |
| |
| apofiz | Дата: Суббота, 23.07.2011, 05:54 | Сообщение # 4 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| И как впечатления дружище?)
|
| |
| |
| импульс | Дата: Суббота, 23.07.2011, 15:21 | Сообщение # 5 |
|
Наш Человек
Группа: Администраторы
Сообщений: 84
Статус: Offline
| Quote (apofiz) И как впечатления дружище?)
Всё зависит от звуковой карты, вобщем аппарат достойный. Если поставить полосовые фильтры то приёмник будет шикарный. Сравнивал на приём р-143 и SDR так на SDR я слышал станцию разборчиво а на р-143 только присутствие. Это я про киевский сдр.
|
| |
| |
| apofiz | Дата: Суббота, 23.07.2011, 20:42 | Сообщение # 6 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Звуковая карта будет CREATIVE SOUND BLASTER SB0220 Ну и еще валяется СТ4830
Не знаю пока какую лучше запилить в комп...
Сообщение отредактировал apofiz - Воскресенье, 24.07.2011, 04:19 |
| |
| |
| apofiz | Дата: Воскресенье, 24.07.2011, 06:19 | Сообщение # 7 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline

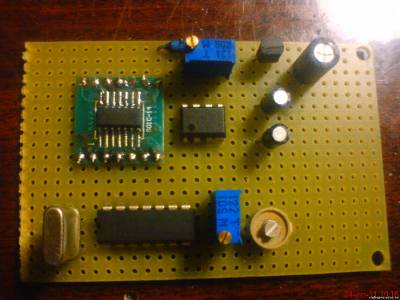

| Накидал платку
|
| |
| |
| Заглянувший | Дата: Понедельник, 25.07.2011, 03:06 | Сообщение # 8 |
|
Группа: Гости
| Quote (apofiz) Звуковая карта будет CREATIVE SOUND BLASTER SB0220 Ну и еще валяется СТ4830
Не знаю пока какую лучше запилить в комп...
Нужно сравнить звуковые карты по характеристикам и лучшую выбрть.
|
| |
| |
| apofiz | Дата: Понедельник, 25.07.2011, 18:52 | Сообщение # 9 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| CREATIVE SOUND BLASTER SB0220 Пока стоит)
|
| |
| |
| импульс | Дата: Вторник, 26.07.2011, 01:54 | Сообщение # 10 |
|
Наш Человек
Группа: Администраторы
Сообщений: 84
Статус: Offline
| У меня была звуковая карта CREATIVE SOUND BLASTER SB audio G4
|
| |
| |
| Ммхалыч | Дата: Воскресенье, 21.08.2011, 02:43 | Сообщение # 11 |
|
Нечастый Гость
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline

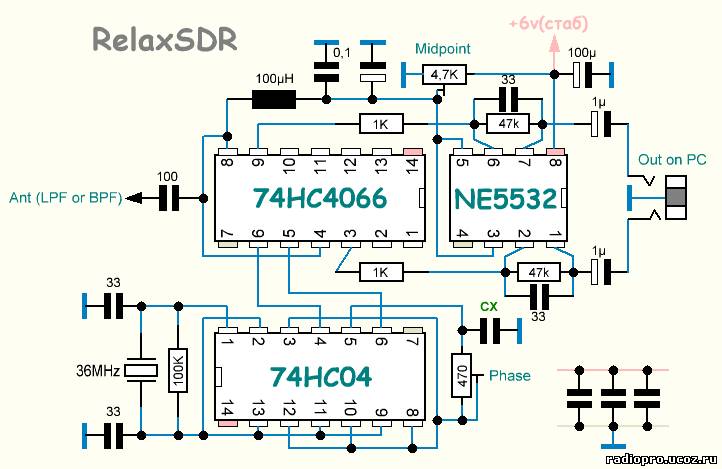

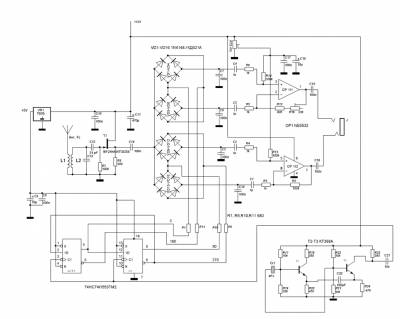

| Всем привет. Лично у меня получился неплохой SDR вот по этой схеме
Добавлено (21.08.2011, 02:43)
---------------------------------------------
Сразу добавлю-печатка под КР574УД2 (шумит меньше)
|
| |
| |
| apofiz | Дата: Пятница, 26.08.2011, 06:29 | Сообщение # 12 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Интересно а на какую частоту (диапазон)?
|
| |
| |
| Заглянувший | Дата: Четверг, 01.09.2011, 05:28 | Сообщение # 13 |
|
Группа: Гости
| Собирал подобный.
|
| |
| |
| apofiz | Дата: Вторник, 17.09.2013, 07:41 | Сообщение # 14 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Ну я вот решил все таки продолжить тему. Решено сделать SDR приемник на базе тв-тюнера SELTEKA ks-h-148. Приемник будет автономным,в смысле будет подключаться к компу только к звуковой карте,управление будет с самого приемника,если получиться то питание будет от USB что было бы весьма удобно. Сегодня допишу прошивку,выложу схему...
|
| |
| |
| apofiz | Дата: Четверг, 19.09.2013, 10:06 | Сообщение # 15 |
|
Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline

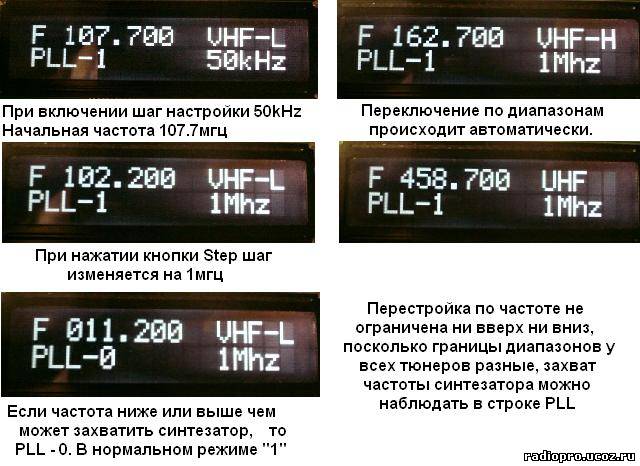

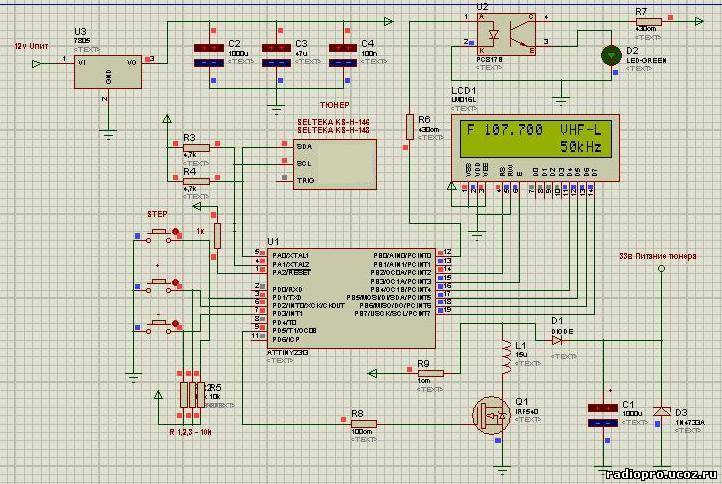

| Наконец то доделал управление тюнером Selteka ks-h-146\148. Управление собрано на копеечном МК attiny2313. Есть дисплей, изменяется шаг перестройки по частоте, имеется контроль захвата частоты синтезатором, все работает по шине i2c. Питание для варикапов тюнера (33 вольта) обеспечивает сам контроллер посредством ШИМ. Для уменьшения потребления подсветка дисплея гаснет автоматически если не нажимать кнопки настройки частоты. Схема не содержит дефицитных радиодеталей,собрать можно за один вечер. Потребляет около 100ма. К тюнеру можно подключить готовые блоки ПЧ от телевизоров, например блок СМРК от старого телевизора и получаем приемник с диапазоном от 36мгц до 865мгц (как в случае с моим тюнером, они все разные) Ограничения по перестройке частоты нету, поскольку у всех тюнеров диапазон частот разный, захват частоты можно отследить на дисплее (читается по шине i2c из тюнера). Переключение диапазонов автоматическое (при настройке). Шаг настройки 50кгц и 1мгц. Управление всего 3 кнопками (частота + частота - и шаг). Благодаря встроенному источнику 33в не требуется дополнительного источника питания для тюнера. Есть прошивки для контроллера с разными промежуточными частотами, в том числе и 36мгц, что позволяет сделать из данного устройства не плохой SDR приемник собрав к нему простую схему.
Если кому будет интересно, выложу и прошивку. Промежуточную частоту могу нужную сделать.
Сообщение отредактировал apofiz - Пятница, 20.09.2013, 05:20 |
| |
| |
