Сетевой блок питания для радиостанции р-104м
|
|
| АГРЕГАТ8549 | Дата: Понедельник, 18.04.2011, 20:33 | Сообщение # 1 |
|
Нечастый Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline

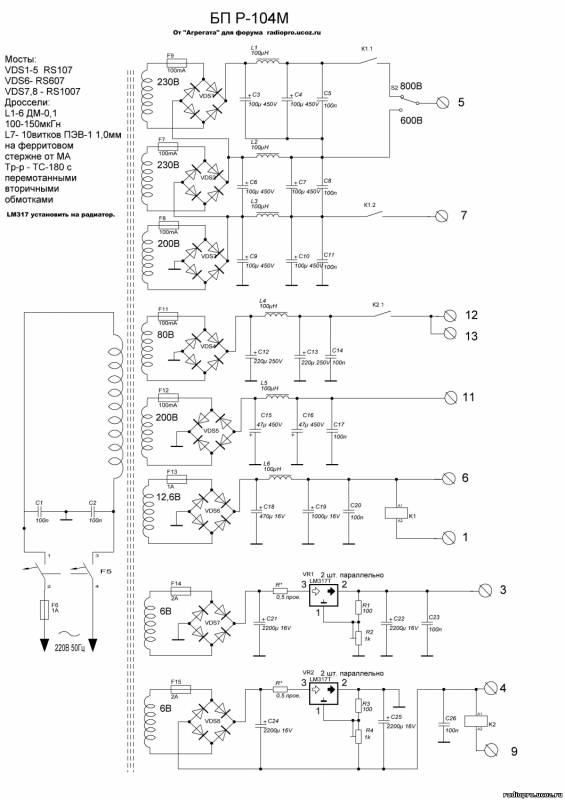

| Всем шалом!!! Долгое время народ ломает голову над схемой БП для радиостанции Р-104М, а ведь все банально просто!!!! Блок питания Р-104 изготавливается на базе трансформатора ТС-180 от ламповых телевизоров. Единственоое что нужно смотать все вторичные обмотки и намотать на нужные напряжения, кол-во витков не помню, это не так уж сложо определить по нужному напряжению  . Все анодные обмотки мотаются проводом 0,3-0,4мм, а накальные, на 12,6В проводом 1-1,5мм и на 6В- 1,5-2мм. Реле К1 с напряжением питания обмотки 12В, с хорошими контактными зазорами( напряжение коммутации 800 и 250В!!!!  ), К2 с напряжением питания обмотки около 5-6В (напр. коммут. 100В). ОТ ТАКИМ МАКАРОМ!
Если будут вопросы спрашивайте.
|
| |
| |
| apofiz | Дата: Вторник, 03.05.2011, 10:29 | Сообщение # 2 |
 Постоянный
Группа: Друзья
Сообщений: 107
Репутация: 101
Статус: Offline
| Не хило
|
| |
| |
| импульс | Дата: Понедельник, 09.05.2011, 00:01 | Сообщение # 3 |
|
Наш Человек
Группа: Администраторы
Сообщений: 84
Статус: Offline

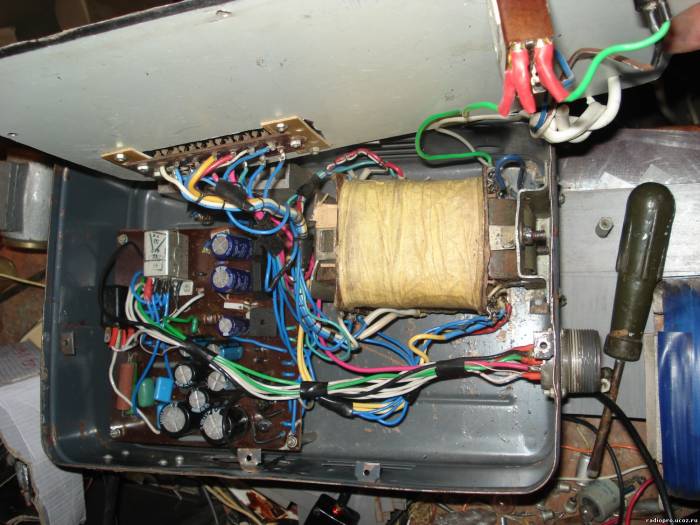

| Вот и фото этого блока питания.
|
| |
| |
| Заглянувший | Дата: Понедельник, 12.09.2011, 21:05 | Сообщение # 4 |
|
Группа: Гости
| Спасибо, у меня Р - 104 хранится как воспоминание о годах молодости ( армия 1967 - 1970гг ), теперь сделаю БП, "покрутю " машинку....
|
| |
| |
| Заглянувший | Дата: Четверг, 29.09.2011, 19:21 | Сообщение # 5 |
|
Группа: Гости
| Ищу шнур питания для Р-104
|
| |
| |
| VOLK137 | Дата: Понедельник, 16.01.2012, 22:25 | Сообщение # 6 |
|
Нечастый Гость
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
| Всё что просто то генеально, но в наш век не модно.
|
| |
| |
| Заглянувший | Дата: Воскресенье, 22.01.2012, 12:27 | Сообщение # 7 |
|
Группа: Гости
| А если не модно, но очень нужно? Ау! Поможите!
|
| |
| |
| Заглянувший | Дата: Воскресенье, 22.01.2012, 13:12 | Сообщение # 8 |
|
Группа: Гости
| ты про шнур чтоли, сделай сам да и всё.
|
| |
| |
| Заглянувший | Дата: Воскресенье, 22.01.2012, 14:58 | Сообщение # 9 |
|
Группа: Гости
| А где взять оригинальные разъёмы? Кроме Р-104 они нигде не применялись. Во всяком случае я не встречал.
|
| |
| |
| АГРЕГАТ8549 | Дата: Понедельник, 23.01.2012, 18:36 | Сообщение # 10 |
|
Нечастый Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
| Были некоторые переделки в р-104м. Смещение (около -30В) подано отдельно на выходной каскад ГУ-50, модуляция осуществляется на экранную сетку, напряжение +100В подано через модуляционный тр-р. При этом модуляция с положительной раскачкой, хорошей глубиной и качеством! В этом режиме ГУ-50 отдает "свои" 30Вт, которыми и раскачиваю ГУ-81М в сеточном режиме.
Кабель питания с разъемами я купил на нашем барыжнике, только заменил провода в шланге питания на новые.
|
| |
| |
| tttaras | Дата: Понедельник, 30.01.2012, 22:18 | Сообщение # 11 |
|
Нечастый Гость
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
| Давно и безуспешно ищу БП к Р-104. Оригинальный или самопальный. Могу обменять на чё-нить из моего обменного фонда на http://bvf.ru/forum/showthread.php?t=654397
|
| |
| |
